客户：Cambridge Insitu Ltd，英国
公司建立年份：1971
行业：工程
LightningChart 解决方案： XY, 3D与极坐标图
Cambridge 自力式压力计
从1972年开始，Cambridge Insitu Ltd 一直在压力计的设计，生产与实地操作行业中处于领先地位。公司生产的用于岩土工程的仪器可测量各种土地，岩石的刚度名与强度。他们的设备的足迹遍布全球，在许许多多的土木工程项目中应用。另外Cambridge Insitu 将应变片应用到自己的设计中，来生产称重传感器及其他类似设备。公司工程团队在设计与制造数据记录系统与编写记录展示数据软件非常有经验。

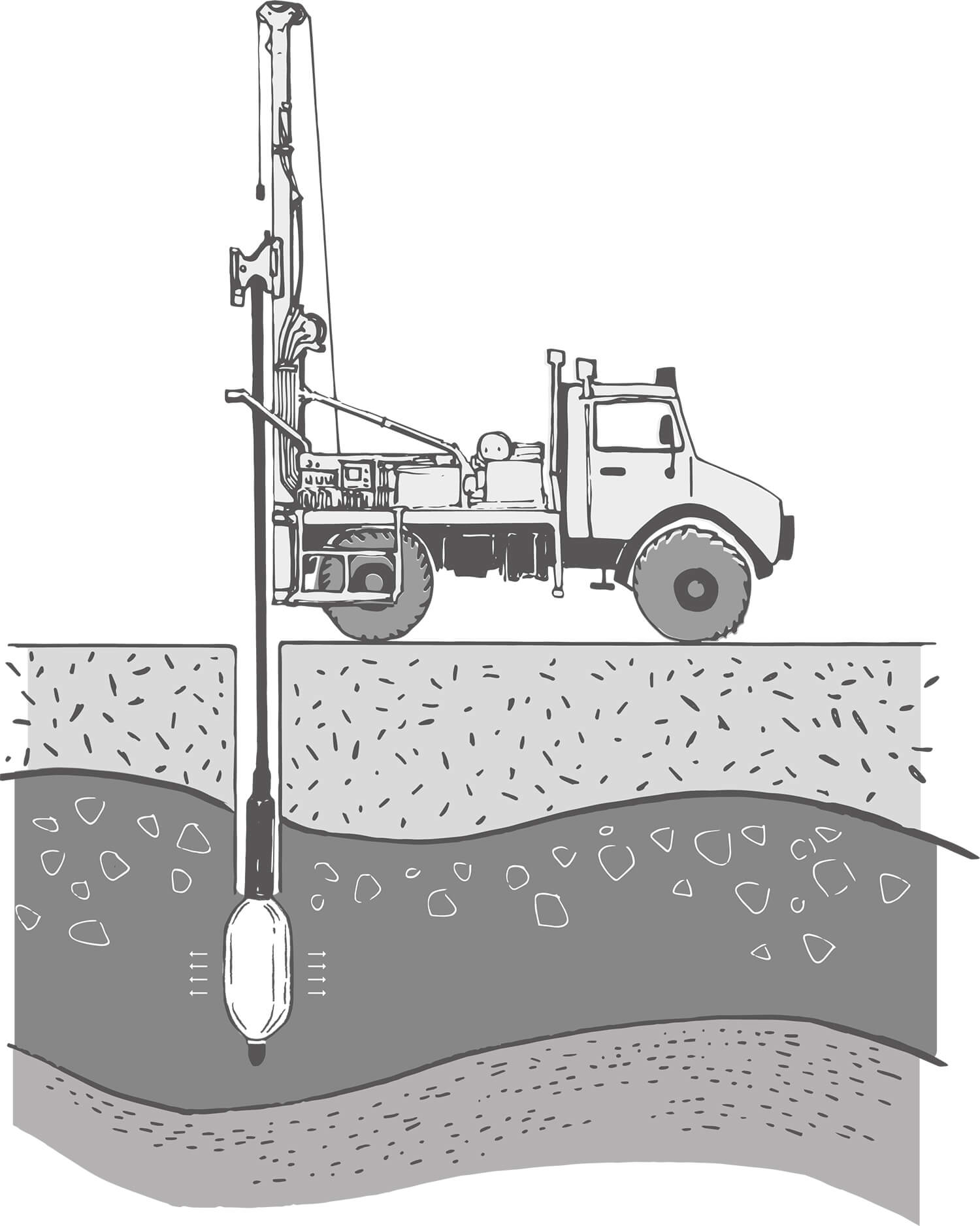

图 1. 横面截图

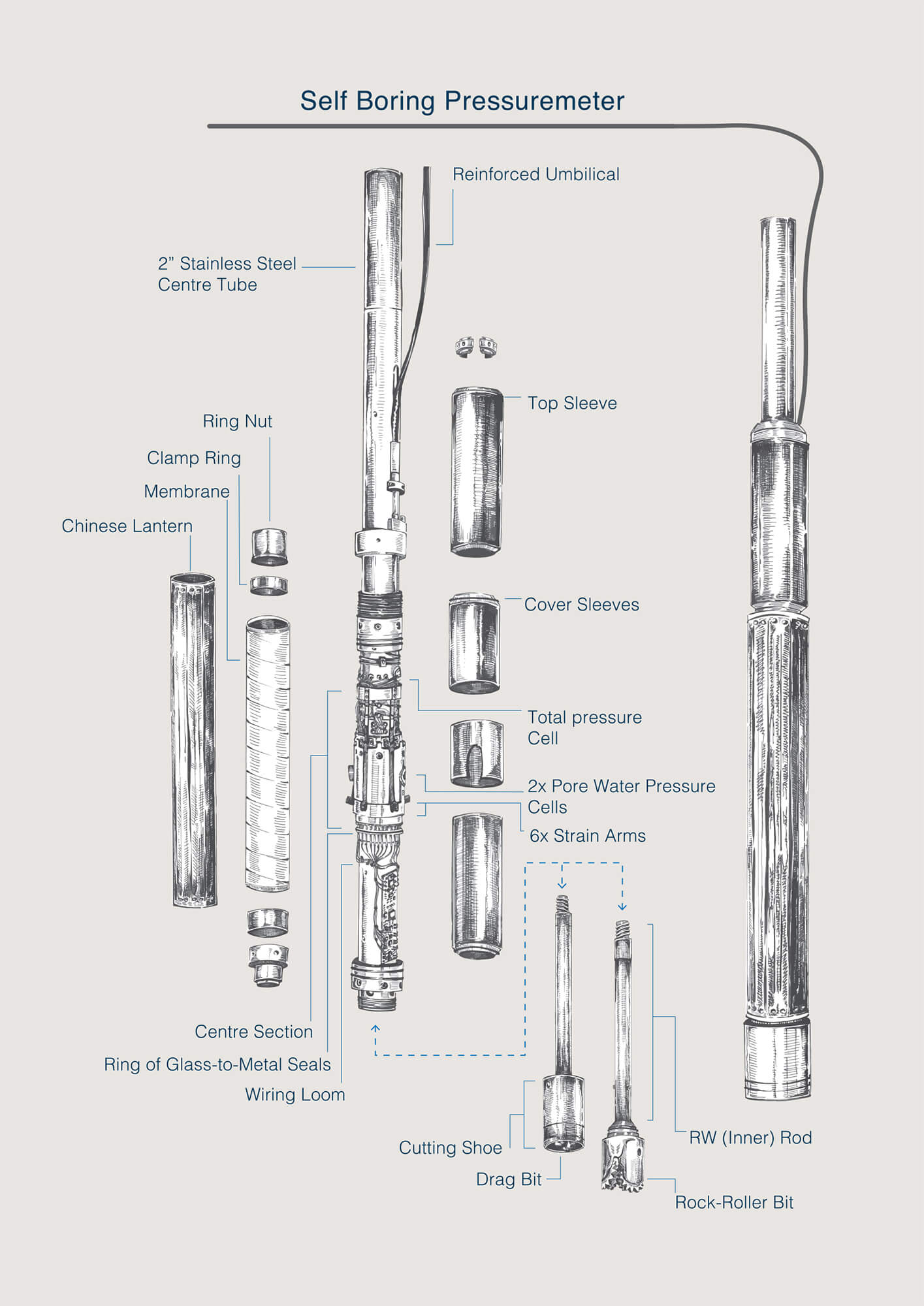

图 2. 自力式压力计

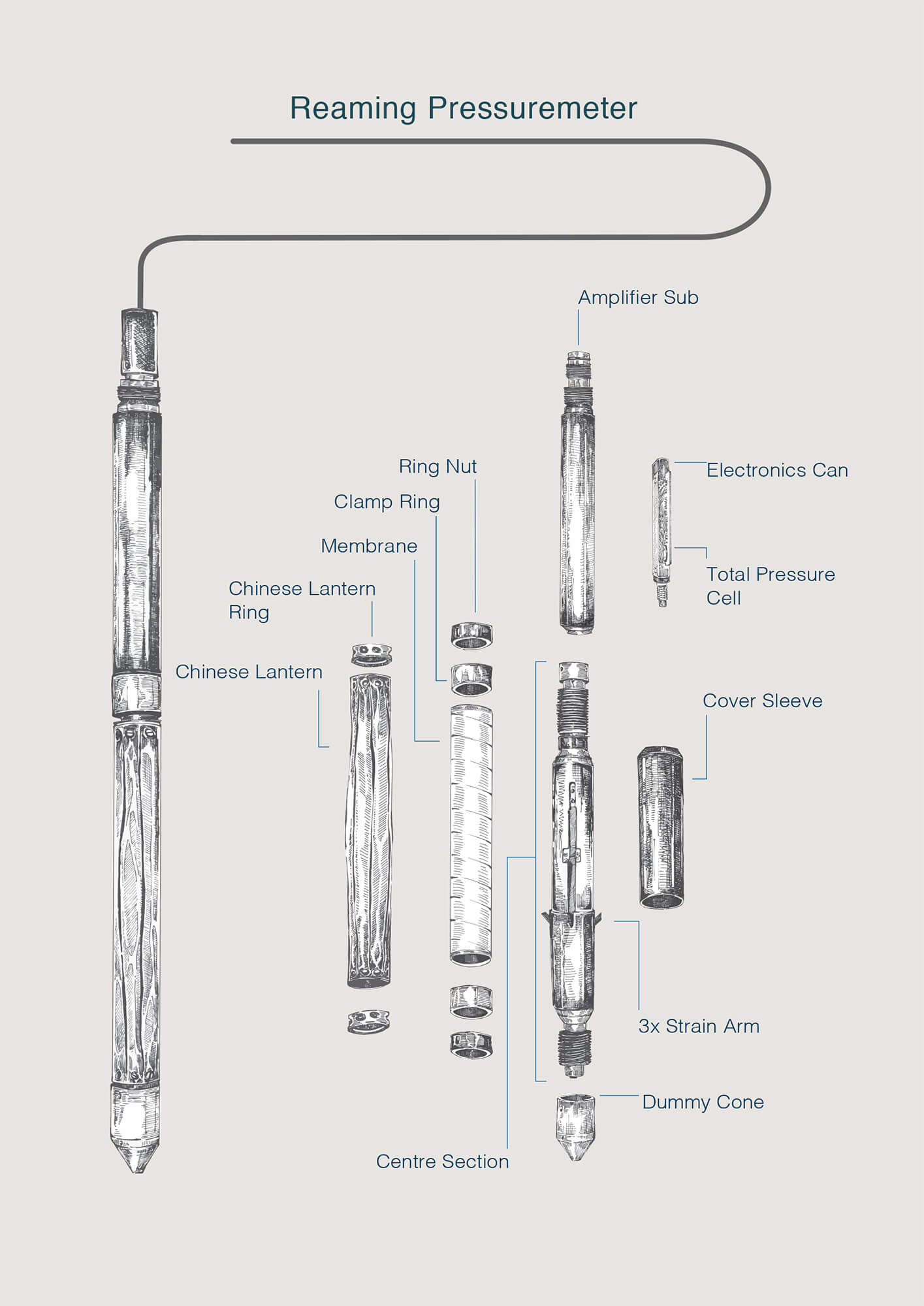

图 3. 铰孔压力计
图片由 Piera Cirefice Illustration提供
Ge-Log 是Gecode 公司的总监Isaac Cragg 为Cambridge开发的测井程序.这种程序以图形为主的方式记录与显示压力计的数据，并将数据用于数字化分析。
在施工现场调查中，Cambridge的压力计的使用范围包括将压力计插入土地中，给探头充气，在压力表中测出一定量的压力和位移。通过仪器中的应变臂和总压力传感器来测量数据，Ge-log用来记录这些变量。
Ge-Log 软件的功能:
- 压力计膜片的3D热图显示或多余的孔隙水压力
- 机器手臂的2D 极坐标图表
- 平均臂和所有臂的X / Y图表
- 与excel集成的Project Manager程序，可用于开票。
- 臂校准套件（应变传感器校准）。
- 压力传感器校准套件（压力传感器校准）。
- 膜校准套件。
- 固定计算器–（自动深度计算器）。
- 演示模式–（允许用户重放，暂停，增加/降低测试速度。）用于向客户展示
LightningChart在Ge-log 压力计软件中是作为主要图表控件来使用的。它用于实时展示压力计数据。数据在XY图表（探头膨胀/压力），3D热图（膨胀）或极坐标的径向膨胀图中显示。其他功能包括更改XY图表中点的颜色和形状的功能。 图表还用于构建线性线，并可以进行调整以便在XY图上绘制回归线。 这些功能用于膜校准。 并在在Ge-Analysis中复制以进行测试分析。
Isaac Cragg 对LightningChart 的评价：
“LightningChart的3D渲染，缩放功能和平滑平移是这个空间中的最好用的属性。 总体来说，LightningChart控件允许开发人员开发新软件，没有这种图表控件的话则很难实现。 另外，Arction的技术支持也提供了出色快速的响应，这使我可以对软件进行改进。”
